[하드웨어 뜯어보기] 메인보드 #23 - 확장 슬롯과 소켓

부품의 의자 - CPU, GPU, RAM이 앉는 자리

핵심요약
확장 슬롯과 소켓은 하드웨어 부품이 메인보드에 ‘앉는 자리’입니다.
CPU 소켓은 두뇌의 뇌좌석, GPU 슬롯은 고속 연산을 위한 전용 무대, 메모리 슬롯은 기억의 서가 역할을 합니다.
이 자리들이 정밀하게 설계되어야만 CPU, GPU, RAM이 안정적으로 ‘대화’할 수 있습니다.

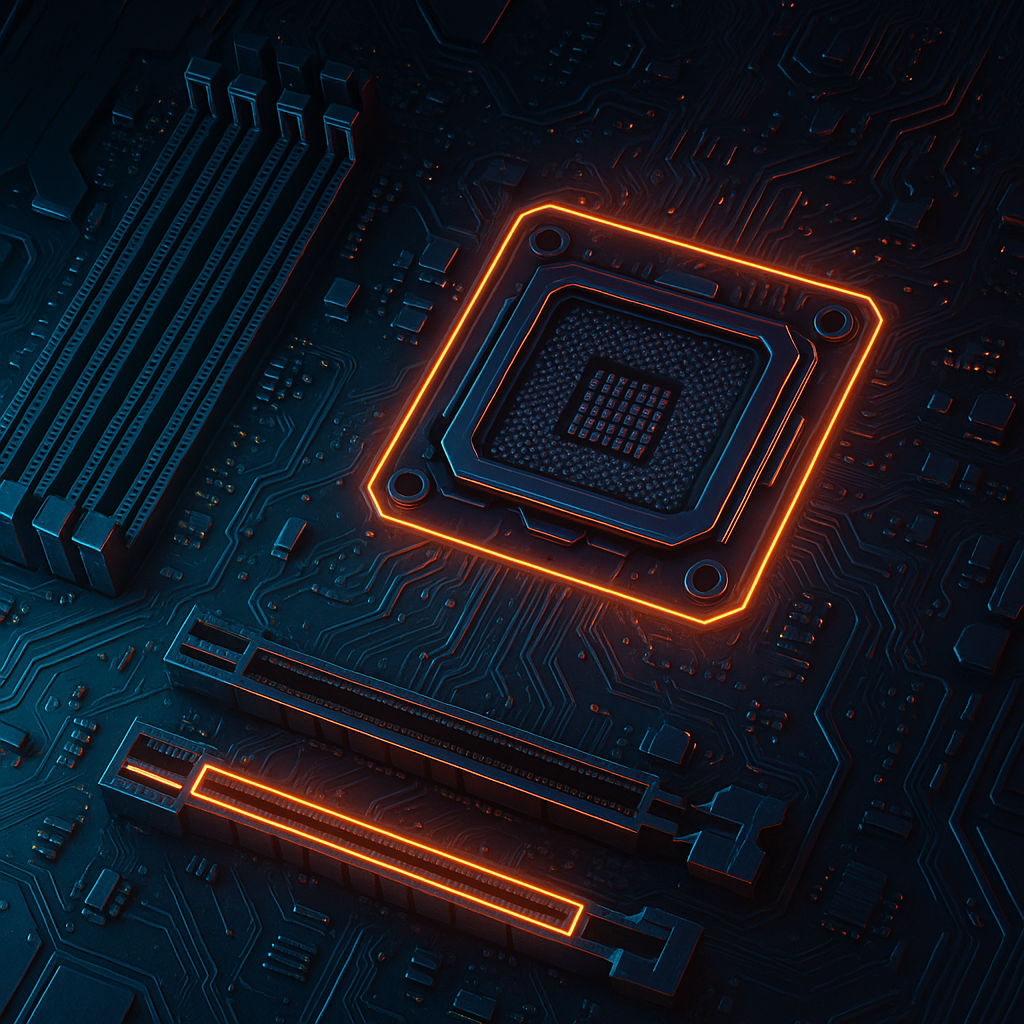

확장 슬롯과 소켓

---

1. 개념 - “하드웨어의 좌석 배치도”

컴퓨터 내부를 도시로 비유한다면, 메인보드는 부품들이 일하는 사무실 건물의 바닥입니다.
그리고 CPU, RAM, GPU 등은 각자 자신의 일을 하기 위해 그 위의 정해진 자리에 착석한 직원들이죠.

이 좌석을 물리적으로 제공하는 것이 바로 소켓(Socket) 과 확장 슬롯(Slot) 입니다.
CPU 소켓은 중앙의 두뇌가 앉는 자리, DIMM 슬롯은 기억 담당 부서(RAM)의 책상,
PCI Express 슬롯은 그래픽·AI 부서(GPU)가 일하는 고속 작업실입니다.

즉, 소켓과 슬롯은 부품의 신체를 보드에 연결하는 신경 접점이며, 데이터가 오가는 통로이자 고정 장치입니다.

---

2. CPU 소켓 - “두뇌가 앉는 의자”

CPU 소켓은 메인보드의 가장 중심에 위치합니다.
단순히 CPU를 꽂는 구멍이 아니라, 수백~수천 개의 핀(Pin) 이 정밀하게 배치된 전기적 접점 구조입니다.

소켓의 종류

• PGA (Pin Grid Array): CPU 쪽에 핀이 있는 구조 (AMD 전통 방식)
• LGA (Land Grid Array): 메인보드 쪽에 핀이 있는 구조 (Intel 방식)

PGA는 CPU가 핀을 꽂는 형태로 착좌하고, LGA는 보드가 핀을 제공해 CPU가 위에 눌러 앉는 형태입니다.
즉, 같은 “앉는다”는 행위라도 누가 의자의 다리를 갖고 있느냐가 다릅니다.

이 소켓은 단순 고정물이 아니라 CPU와 메인보드 간의 전기 신호·전력 전달·데이터 통로를 모두 담당합니다.
한 핀만 잘못 접촉되어도 시스템 전체가 부팅되지 않을 만큼 극도로 민감한 구조입니다.

---

3. 메모리 슬롯 (DIMM) - “생각을 담는 책장”

CPU가 생각을 전개하기 위해서는 기억이 필요합니다.
그 임시 기억 공간이 바로 RAM이며, 그 RAM이 꽂히는 자리가 DIMM 슬롯입니다.

각 슬롯에는 전원선, 신호선, 어드레스선이 정렬되어 있고 CPU의 메모리 컨트롤러와 직결됩니다.
DDR5 시대에는 슬롯의 배선 길이 차이로도 데이터 타이밍이 어긋날 수 있기에,
메모리 슬롯 주변은 트레이스 라우팅(trace routing) 이 millimeter 단위로 설계됩니다.

고급 메인보드일수록 슬롯 간 간섭을 줄이기 위해 메모리 채널 간격과 PCB 레이어 구성이 정교합니다.
즉, 메모리 슬롯은 기억의 서가이자 전자적 타이밍의 예술품입니다.

---

4. 확장 슬롯 (PCI Express) - “외부 두뇌의 작업실”

그래픽카드(GPU), AI 가속기, 사운드카드, 네트워크카드 등 고성능 장치들이 사용하는 자리가 바로 확장 슬롯(PCIe) 입니다.

PCIe란?

Peripheral Component Interconnect Express = 주변 장치 간 초고속 데이터 연결 규격입니다.

각 슬롯은 “Lane(레인)”이라는 데이터 통로를 여러 개 포함하고 있으며, x1, x4, x8, x16 형태로 나뉩니다.
숫자가 높을수록 차선이 많아, 데이터가 동시에 오갈 수 있는 폭이 넓습니다.



예를 들어,

• x16 슬롯: GPU용 고속도로 (그래픽 연산 전용)
• x4 슬롯: SSD·AI 가속기용
• x1 슬롯: 사운드·네트워크카드용

PCIe 5.0 세대에서는 대역폭이 64GB/s에 달해, 한 슬롯에서 수십 기가바이트의 데이터를 매초 오갈 수 있습니다.
이는 CPU와 GPU가 실시간으로 대화를 나누는 디지털 고속도로라 할 수 있습니다.

---

5. 접점 기술

슬롯이나 소켓의 금속 접점은 단순한 금속이 아닙니다.
일반적으로 금도금(Gold Plating) 처리되어 산화나 전기 저항을 최소화합니다.

또한 각 접점은 스프링 텐션(Spring Tension) 구조를 가져 부품이 약간의 흔들림에도 안정적으로 접촉하도록 설계됩니다.

고급 메인보드에서는 PCIe 슬롯이 금속으로 보강되어 무거운 그래픽카드가 꽂혀도 기판이 휘지 않습니다.
이 물리적 강도 설계 또한 데이터 안정성과 직결됩니다.

---

6. 데이터의 흐름 - “자리에 따라 속도가 달라진다”

CPU 소켓은 가장 빠른 통신 경로를, 메모리 슬롯은 그 다음, PCIe 슬롯은 그 아래 단계를 담당합니다.
두뇌와 신경 사이의 거리가 짧을수록 반응이 빠르고, 말초로 갈수록 느려지는것과 같습니다.



메인보드 설계자는 이 거리 차이를 최소화하기 위해 각 슬롯의 배치를 신중히 조정합니다.
그래서 CPU 주변엔 RAM 슬롯이, 그 하단엔 GPU 슬롯이 배치되는 이유가 바로 여기에 있습니다.

---

7. 세대의 변화 - “슬롯의 진화는 곧 확장의 역사”

• ISA (1980년대): 직렬 통신 기반, 속도 8MHz
• PCI (1990년대): 병렬 전송, 약 133MB/s
• PCIe (2000년대~): 직렬 레인 구조, 64GB/s 이상

슬롯의 진화는 “대역폭 확장”의 역사입니다.
이는 곧 컴퓨터가 처리할 수 있는 정보량의 진화이기도 합니다.
오늘날 AI·딥러닝용 GPU가 PCIe 5.0·6.0을 사용하는 이유가 바로 이 “통로의 넓이” 덕분입니다.

---

8. 비유하자면

CPU가 앉은 의자가 가장 중요하듯, 사람의 조직에서도 CEO의 자리는 가장 중심에 있습니다.
메모리는 그 옆 책상에서 아이디어를 정리하고, GPU는 회의실에서 이미지를 실시간으로 만들어냅니다.

각 자리가 없으면 협업은 불가능하고, 의자 배치가 잘못되면 일의 효율이 급격히 떨어집니다.
결론적으로, 확장 슬롯과 소켓의 구조는 사람이 일하는 공간의 구조적 질서와 똑같습니다.

---

9. 기술 심화 - “신호 무결성과 좌석 간 간섭 방지”

고속 신호는 간섭에 매우 민감합니다.
그래서 슬롯 간 간격은 미세하게 조정되고, 각 접점의 길이도 나노미터 단위로 맞춰져 있습니다.

또한 리턴 경로(Return Path) 설계가 중요합니다.
신호가 나갔다 돌아올 때, 회로가 대칭되지 않으면 데이터가 왜곡됩니다.

이 문제를 해결하기 위해 메인보드 내부에는
그라운드 플레인(ground plane)과 가드 트레이스(guard trace)가 배치됩니다.
이건 마치 의자 사이에 파티션을 세워 소음 간섭을 막는 사무실 구조와 같습니다.

---

10. 철학적 통찰 - “의자가 곧 질서다”

의자는 단순한 도구가 아니라, 질서의 상징입니다.
CPU가 소켓에 앉고, GPU가 슬롯에 자리 잡으며, RAM이 서가에 꽂힐 때 비로소 시스템이라는 사회가 구성됩니다.

이 물리적 질서가 무너지면 데이터는 혼란에 빠지고, 신호는 충돌하며, 전력은 불안정해집니다.
결국 컴퓨터가 ‘부팅조차 하지 못하는 상태’는 이 의자 질서가 무너진 결과라고 할 수 있습니다.

---

11. 요약

확장 슬롯과 소켓은 하드웨어의 질서를 유지하는 좌석 구조입니다.
CPU·RAM·GPU가 안정적으로 대화하기 위해 핀 배열, 신호 무결성, 물리적 강도까지 모두 고려된

정밀한 공학적 예술품이자 기술 문명의 구조미학입니다.

---

12. 다음 편 예고

다음 글에서는 전원 공급 회로(VRM)로 갑니다.

“두뇌에 에너지를 정밀하게 공급하는 심장”의 세계를 탐험합니다.
